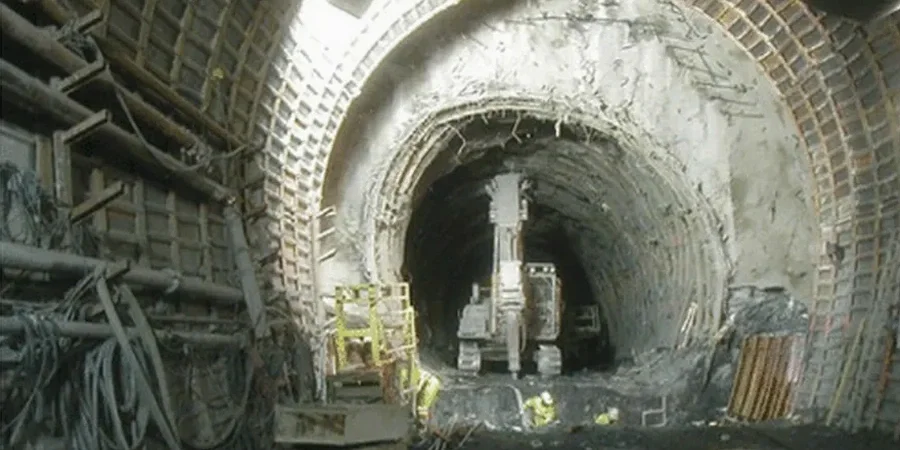

Ein Tunnelprojekt in Gütersloh auf Basis einer reinen Baugrundvoruntersuchung nach DIN 4020 ohne spezifische Analyse der weichen Horizonte zu planen, gleicht einer Fahrt ohne Karte. Die quartären Ablagerungen der Emsniederung und die häufig eingelagerten organischen Schichten in Tiefen zwischen vier und zwölf Metern sorgen für ein komplexes Spannungs-Dehnungs-Verhalten, das ein konventionelles Vortriebskonzept schnell an seine Grenzen bringt. Wir kombinieren daher Laborversuche mit In-situ-Sondierungen, um die undrainierte Scherfestigkeit cu zuverlässig zu bestimmen. Bevor der erste Meter ausgebrochen wird, klären wir mit einer Korngrößenanalyse die Feinanteile und mit der Atterberg-Grenzen das Plastizitätsverhalten der bindigen Schichten, denn genau diese Parameter entscheiden in Gütersloh über die Wahl zwischen einem erddruckgestützten oder einem druckluftbeaufschlagten Vortrieb.
In den weichen Auelehmen von Gütersloh entscheidet nicht die Festigkeit des intakten Bodens, sondern das zeitabhängige Kriechverhalten über die Stabilität der Ortsbrust.
Leistungsmerkmale in Gütersloh
Lokale geotechnische Bedingungen in Gütersloh
Die DIN EN 1997-1 in Verbindung mit DIN 1054 und der Empfehlung des Arbeitskreises Tunnelbau (EAB) verlangt für Tunnel im Lockergestein den Nachweis der Grenzzustände GEO-2 und HYD. In Gütersloh ist der hydraulische Grundbruch die dominierende Versagensform, weil der gespannte Grundwasserleiter in den pleistozänen Sanden bei Fehlstellen in der abdichtenden Auelehmdecke plötzlich einbricht. Ein weiteres Problem ist die Längszugbeanspruchung der Spritzbetonschale durch differentielle Setzungen, wenn der Tunnel von steifen Terrassensanden in weiche Beckenfüllungen wechselt – ein geologischer Übergang, der im Bereich der Dalke-Niederung auf wenigen Dutzend Metern eintritt. Unsere Setzungsprognosen kalibrieren wir anhand von CPT-Versuchen, die eine nahezu stufenlose Schichtansprache liefern und so die Abbildung der Baugrundheterogenität im FE-Modell erlauben. Ohne diese Datendichte wird aus der Risikoanalyse eine Spekulation.
Unsere Leistungen
Unser Leistungsspektrum für Tunnelprojekte in weichem Boden umfasst die vollständige geotechnische Begleitung von der Vorerkundung bis zur Nachsorge. Die nachfolgenden Module bauen aufeinander auf, können aber auch projektbezogen einzeln beauftragt werden.
Baugrunderkundung & Laborprogramm
Kernbohrungen mit durchgehender Gewinnung von Sonderproben, ergänzt um ein an die weichen Böden Güterslohs angepasstes Laborprogramm: Rahmenscherversuche, Ödometerversuche zur Kriechneigung und chemische Analyse zur Bewertung betonaggressiver Inhaltsstoffe in den Torflinsen.
Numerische Simulation & Vortriebsklassen
FE-Berechnungen mit Plaxis 2D/3D zur wirklichkeitsnahen Abbildung der Teilflächenentspannung an der Ortsbrust. Ableitung von Vortriebsklassen nach DIN 18312 und Festlegung der maximalen Abschlagslängen in Abhängigkeit von cu und Grundwasserstand.
Verformungsmonitoring & Alarmwerte
Installation von Extensometern und Inklinometern im Vorfeld des Vortriebs, automatisierte Messdatenerfassung mit täglicher Auswertung. Definition von Alarm- und Vorwarnwerten für Oberflächensetzungen, die auf den spezifischen Steifigkeitsverhältnissen des Gütersloher Baugrunds basieren.
Häufige Fragen
Welche Kosten entstehen für eine geotechnische Analyse eines Tunnels in weichem Boden in Gütersloh?
Die Kosten für eine geotechnische Tunnelanalyse in Gütersloh bewegen sich je nach Streckenlänge und Komplexität des Baugrunds typischerweise in einem Rahmen von €4.280 bis €16.680. Eine kurze Unterquerung mit einem homogenen Schichtprofil liegt am unteren Ende, während ein längerer Vortrieb mit stark wechselnden Auelehmen, gespannten Grundwasserhorizonten und aufwändigem Laborprogramm den oberen Bereich erreicht. Wir erstellen vorab ein auf Ihre Trasse zugeschnittenes Erkundungskonzept mit Festpreis.
Welche Bodenkennwerte sind für die Ortsbruststabilität im Gütersloher Auelehm maßgebend?
Die Ortsbruststabilität wird primär durch die undrainierte Scherfestigkeit cu und den Steifemodul Es gesteuert. Im Gütersloher Auelehm mit seinen häufig eingelagerten Torflinsen spielt zusätzlich die innere Reibung nach Konsolidierung eine Rolle, da die Stützung der Ortsbrust eine partielle Drainage bewirkt. Wir ermitteln cu über Triaxialversuche und Flügelsondierungen, während der Steifemodul aus Ödometerversuchen mit wirklichkeitsnaher Spannungsgeschichte abgeleitet wird.
Wie wird der hydraulische Grundbruch bei der Tunnelplanung in Gütersloh berücksichtigt?
Der Nachweis gegen hydraulischen Grundbruch erfolgt nach DIN EN 1997-1, Abschnitt 10, unter Ansatz der in Gütersloh gemessenen, jahreszeitlich schwankenden Grundwasserpotentiale. Wir führen Porenwasserdruckmessungen in getrennten Horizonten durch und modellieren die Auftriebsspannungen im FE-Modell. Erreicht die Sicherheit nicht den erforderlichen Wert, planen wir eine Grundwasserabsenkung oder eine druckluftgestützte Vortriebsweise.
Welche Rolle spielt die Setzungsprognose für die Bebauung an der Oberfläche in Gütersloh?
Gütersloh ist ein verdichteter urbaner Raum mit teils historischer Bausubstanz, insbesondere entlang der radialen Ausfallstraßen. Jede Setzungsmulde kann an der Oberfläche Schäden verursachen. Unsere Prognose basiert auf der Finite-Elemente-Methode mit dem Hardening-Soil-Modell, dessen Parameter wir aus den lokalen Laborversuchen kalibrieren. So können wir für jedes Gebäude entlang der Trasse die zu erwartende Winkelverdrehung vorhersagen und mit den zulässigen Grenzwerten abgleichen.
